电缆组件
● 低损耗
● 高相位稳定性
● 高幅度稳定性
● 高功率
超低损耗稳幅稳相线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 传输速率（%) | 屏蔽效率（dB） | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJE15 | 67 | 1.5 | 80 | >90 | 2.82@6GHz | 10.03@67GHz | |
| ZJE22 | 67 | 2.2 | 81 | >90 | 1.60@6GHz | 5.93@67GHz | |
| ZJE36 | 40 | 3.6 | 82 | >90 | 0.93@6GHz | 2.55@40GHz | |
| ZJE40 | 40 | 4.0 | 82 | >90 | 0.82@6GHz | 2.18@40GHz | |
| ZJE48 | 26.5 | 4.8 | 83 | >90 | 0.6@6GHz | 1.3@26.5GHz | |
| ZJE50 | 26.5 | 5.2 | 83 | >90 | 0.58@6GHz | 1.27@26.5GHz | |
| ZJE55 | 18 | 5.6 | 83 | >90 | 0.55@6GHz | 0.96@18GHz | |
| ZJE75 | 18 | 7.4 | 83 | >90 | 0.41@6GHz | 0.72@18GHz | |
| ZJE80 | 18 | 7.9 | 83 | >90 | 0.37@6GHz | 0.67@18GHz | |
| ZJE81 | 18 | 8.1 | 83 | >90 | 0.34@6GHz | 0.63@18GHz | |
| ZJE83 | 18 | 8.3 | 83 | >90 | 0.33@6GHz | 0.60@18GHz | |
| ZJE100 | 10 | 10 | 83 | >90 | 0.27@6GHz | 0.36@10GHz |
超低损耗稳幅稳相线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 弯曲相位稳定性 | 弯曲幅度稳定性 | 规格书 |
| 50Ω | DC-67GHz | ≤1.35 | √GHz*0.08+L*dB/m | ≤±5° | ≤±0.05dB |
经济型低损耗线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 传输速率（%) | 屏蔽效率（dB） | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJF36 | 18 | 3.6 | 76 | >70 | 0.96@6GHz | 1.72@18GHz | |
| ZJF50 | 18 | 5.2 | 76 | >70 | 0.62@6GHz | 1.16@18GHz | |
| ZJF80 | 18 | 8.1 | 76 | >90 | 0.40@6GHz | 0.76@18GHz |
经济型低损耗线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 规格书 |
| 50Ω | DC-18GHz | ≤1.2 | √GHz*0.08+L*dB/m |
低损耗超柔线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 传输速率（%) | 屏蔽效率（dB） | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJG36 | 40 | 3.6 | 76 | >90 | 1.33@6GHz | 3.8@40GHz | |
| ZJG50 | 26.5 | 5 | 76 | >90 | 1.03@6GHz | 2.52@26.5GHz | |
| ZJG60 | 26.5 | 6 | 76 | >90 | 0.73@6GHz | 1.67@26.5GHz | |
| ZJG80 | 18 | 8 | 76 | >90 | 0.50@6GHz | 1.01@18GHz |
低损耗超柔线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 规格书 |
| 50Ω | DC-40GHz | ≤1.35 | √GHz*0.08+L*dB/m |
经济型低损耗测试线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 传输速率（%) | 屏蔽效率（dB） | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJH46 | 18 | 4.6 | 76 | >90 | 0.88@6GHz | 1.58@18GHz | |
| ZJH52 | 18 | 5.2 | 76 | >90 | 0.70@6GHz | 1.25@18GHz | |
| ZJH64 | 18 | 6.35 | 76 | >90 | 0.56@6GHz | 1.02@26.5GHz |
经济型低损耗测试线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 规格书 |
| 50Ω | DC-18GHz | ≤1.25 | √GHz*0.08+L*dB/m |
大功率低损耗测试线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 传输速率（%) | 屏蔽效率（dB） | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJJ80 | 18 | 7.62 | 78 | >90 | 0.45@6GHz | 0.82@18GHz | |
| ZJJ100 | 10 | 9.30 | 76 | >90 | 0.38@6GHz | 0.5@10GHz | |
| ZJJ120 | 10 | 12 | 76 | >90 | 0.33@6GHz | 0.45@10GHz | |
| ZJJ150 | 6 | 14.7 | 76 | >90 | 0.27@6GHz | — |
大功率低损耗测试线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 规格书 |
| 50Ω | DC-18GHz | ≤1.25 | √GHz*0.08+L*dB/m |
铠甲式测试线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 机械相位 | 幅度稳定性（dB) | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJK15 | 110 | 3.84 | ±10° | ±0.1 | 2.82@6GHz | 13.2@110GHz | ' |
| ZJK22 | 67 | 4.80 | ±7° | ±0.05 | 1.6@6GHz | 5.93@67GHz | |
| ZJK36 | 50 | 6.1 | ±7° | ±0.05 | 1.2@6GHz | 3.59@50GHz | |
| ZJK40 | 40 | 6.7 | ±7° | ±0.05 | 1.0@6GHz | 2.71@40GHz | |
| ZJK50 | 26.5 | 7.6 | ±5° | ±0.05 | 0.7@6GHz | 1.58@26.5GHz | |
| ZJK80 | 18 | 10.40 | ±3° | ±0.05 | 0.42@6GHz | 0.75@18GHz |
铠甲式测试线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 弯曲相位稳定性 | 弯曲幅度稳定性 | 规格书 |
| 50Ω | DC-110GHz | ≤1.35 | √GHz*0.08+L*dB/m | ≤±5° | ≤±0.05dB |
稳幅稳相测试线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 传输速率（%) | 屏蔽效率（dB） | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJL15 | 110 | 1.85 | 80 | >90 | 2.82@6GHz | 13.2@110GHz | |
| ZJL26 | 67 | 2.60 | 76 | >90 | 1.59@6GHz | 5.93@67GHz | |
| ZJL36 | 50 | 3.6 | 76 | >90 | 1.19@6GHz | 3.59@50GHz | |
| ZJL39 | 40 | 3.95 | 83 | >100 | 0.95@6GHz | 2.63@40GHz | |
| ZJL40 | 40 | 4.20 | 81 | >90 | 1.0@6GHz | 2.71@40GHz | |
| ZJL45 | 26.5 | 4.85 | 76 | >100 | 0.98@6GHz | 2.12@26.5GHz | |
| ZJL50 | 26.5 | 5.10 | 82 | >90 | 0.69@6GHz | 1.58@26.5GHz | |
| ZJL52 | 18 | 5.20 | 76 | >90 | 0.69@6GHz | 1.25@18GHz |
稳幅稳相测试线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 弯曲相位稳定性 | 弯曲幅度稳定性 | 规格书 |
| 50Ω | DC-110GHz | ≤1.4 | √GHz*0.08+L*dB/m | ≤±5° | ≤±0.05dB |
互联半钢线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 传输速率（%) | 屏蔽效率（dB） | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJC047 | 40 | 1.22 | 70 | 165 | 5.2@6GHz | 8.2@40GHz | |
| ZJC086 | 40 | 2.18 | 70 | 165 | 3.04@6GHz | 4.82@40GHz | |
| ZJC141 | 26.5 | 3.58 | 70 | 165 | 1.95@6GHz | 2.49@26.5GHz | |
| ZJC250 | 18 | 6.35 | 70 | 165 | 1.49@6GHz | 1.49@18GHz |
互联半钢线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 规格书 |
| 50Ω | DC-40GHz | ≤1.3 | √GHz*0.08+L*dB/m |
互联半柔线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 传输速率（%) | 屏蔽效率（dB） | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJB086 | 18 | 2.65 | 70 | >90 | 1.55@5GHz | 3.1@18GHz | |
| ZJB141 | 18 | 4.15 | 70 | >90 | 0.92@5GHz | 2.5@67GHz |
互联半柔线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 规格书 |
| 50Ω | DC-18GHz | ≤1.2 | √GHz*0.08+L*dB/m |
互联柔性线缆
| 型号 | 工作频率（GHz) | 电缆外径(mm） | 传输速率（%) | 屏蔽效率（dB） | 衰减（dB/m) | 衰减（dB/m) | 规格书 |
| ZJA047 | 26.5 | 1.45 | 70 | >90 | 3.34@6GHz | 7.13@26.5GHz | |
| ZJA086 | 26.5 | 2.65 | 70 | >90 | 1.67@6GHz | 4.07@26.5GHz | |
| ZJA141 | 26.5 | 4.00 | 70 | >90 | 1.03@6GHz | 2.64@26.5GHz | |
| ZJA250 | 18 | 7.00 | 70 | >90 | 0.77@6GHz | 1.63@18GHz |
互联柔性线缆组件
| 特性阻抗 | 频率范围 | 电压驻波比 | 插入损耗 | 规格书 |
| 50Ω | DC-26.5GHz | ≤1.25 | √GHz*0.08+L*dB/m |
实验室设备
航空电子设备
卫星通信
大功率发射
无线通信基站互联

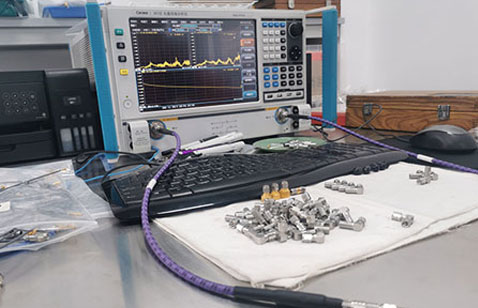

射频、微波器件测试
